傳東京威力竊取技術給它！外媒驚爆Rapidus 2奈米邏輯密度竟勝過台積電
【編譯于倩若／綜合外電】據《wccftech》報導，日本半導體公司Rapidus近期在2奈米製程技術上有重大進展。根據最新消息，Rapidus的2奈米節點命名為「2HP」，在邏輯密度方面達到與台積電N2相當水準，甚至遠超過英特爾的18A製程。
2HP邏輯密度勝過台積電N2
台積電爆內鬼外洩2奈米技術案，之前曾傳出機密被偷到東京威力科創，並疑似流向有日本政府支持的新創半導體廠Rapidus。
《wccftech》在8月31日的報導中指出，Rapidus有望在2奈米競賽中與台積電一較高下，邏輯密度旗鼓相當。

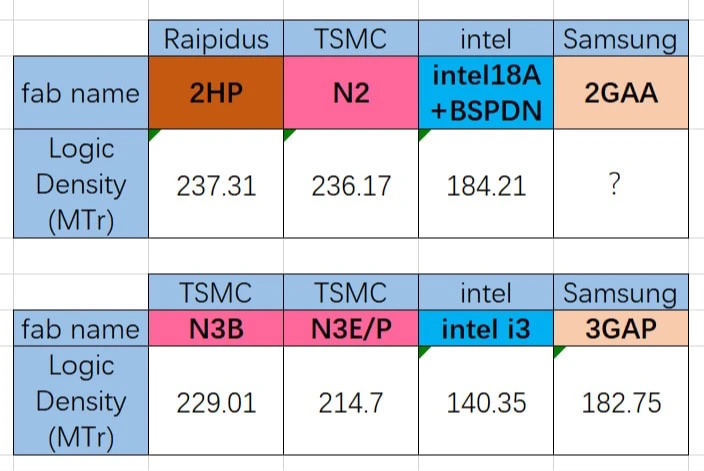

Rapidus近來備受關注，成為日本目前最具代表性的先進製程廠商之一，連輝達（NVIDIA）都對其表示高度興趣。該公司正全力推進其最先進2奈米節點「2HP」，根據爆料帳號@Kurnalsalts分享的資訊，這款製程的邏輯密度達到237.31 MTr/mm²，幾乎與台積電N2的236.17 MTr/mm²相當，顯示兩者在邏輯電路單位面積的表現非常接近。
爆料同時指出，Rapidus這項邏輯密度是使用高密度（HD）標準單元庫達成，該單元高度為138單位，採用G45線距設計。由此可見，Rapidus與台積電的2奈米節點都採取高密度優先策略，意味著兩者未來在電晶體數量方面也可能不相上下。
英特爾18A雖尺寸更小 密度卻落後
值得注意的是，雖然英特爾18A的節點命名上數字更小，但其邏輯密度僅為184.21 MTr/mm²，與Rapidus和台積電相比仍有不小差距。
這部分原因在於英特爾在評估密度時同樣使用HD標準單元庫，但由於其採用了BSPDN（背面供電網路）技術，導致部分前端金屬層空間被佔用，因此整體密度反而下降。
此外，英特爾更專注於「效能/功耗比」，而非單純追求高密度，且18A製程主要用於內部產品，並非針對外部客戶。
Rapidus展現獨特技術路線 2奈米PDK預計2026年Q1釋出
《wccftech》指出，目前看來，Rapidus的2HP製程已經展現出在邏輯密度上的強大實力。更特別的是，該公司採用「單晶圓前段製程」（Single-Wafer Front-End Processing）技術，這是一種少見的製程策略，能在小量試產階段快速調整，進而放大成為穩定且具競爭力的量產方案。
Rapidus預計會在2026年第1季正式釋出2奈米PDK（製程設計套件）供客戶使用，從目前曝光的資訊來看，這款節點相當有潛力，未來有望成為半導體市場的一匹黑馬。
