AMD最強AI晶片MI350細節曝光 較上代產品Deepseek R1推理提升近3倍

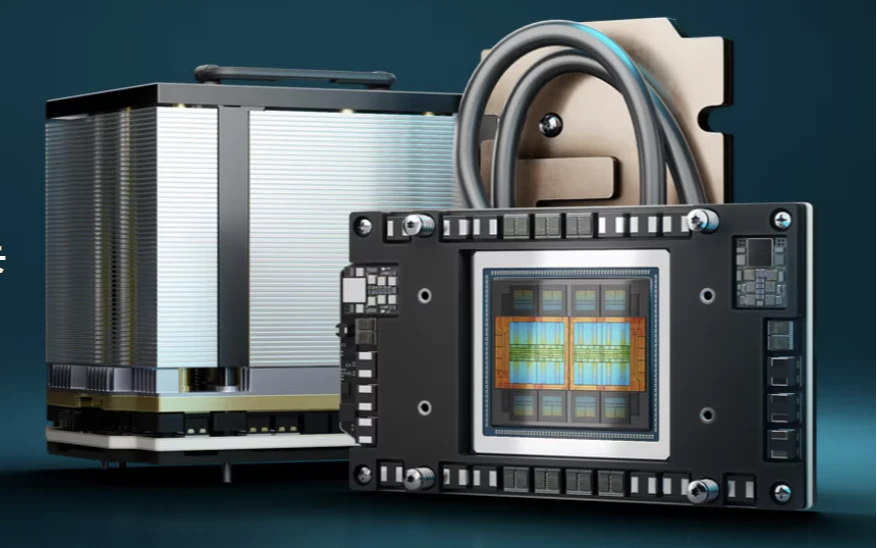

【財經中心／台北報導】科技媒體WccfTech報導，在Hot Chips 2025 上，AMD 公布Instinct MI350系列AI加速卡的完整架構細節。此系列基於3nm CDNA 4架構，採用3D多晶粒設計，整合1850億晶體管，支援288GB HBM3e高頻寬顯示記憶體，總頻寬達8TB/s。
IT之家引用博文介紹，MI350系列是AMD針對AI領域的最新旗艦方案，主要提升訓練和推理大語言模型（LLM）的能力，基於全新CDNA 4架構與3奈米工藝，採用3D多晶粒（3D Multi-Chiplet）設計，單卡集成1850億晶體管，並引入2888 HBM2382，單卡帶寬1850億晶體管。
MI350 系列中包含風冷的MI350X與液冷的MI355X，兩者分別具備1000W與1400W功耗上限，最高頻率分別為2.2GHz與2.4GHz。
運行Llama 3.1 405B推理吞吐性能提升35倍
核心採用8個XCD（加速計算晶粒）與2 個IOD（IO晶粒），透過第4代Infinity Fabric互聯，雙向頻寬可達1075GB/s，並內建256MB Infinity Cache，HBM3e 控制器支援8 36GB疊顆顯示記憶體，形成288GB總容量。
在計算單元方面，單卡配備256 個計算單元（CU），共16384個流處理器及1024個矩陣核心，支援FP8、MXFP6 / MXFP4、INT8 / INT4 等多種低精確度資料類型，FP4 / OP6 算力最高20PFLOPs，FP8等。
與上代MI300系列相比，運行Llama 3.1 405B推理吞吐性能提升可達35倍，Deepseek R1推理能力提升3倍。
今年第3季由合作夥伴供貨
MI350系列支援GPU和顯示記憶體按需分區，可在單插槽內運行多達8個700億參數模型實例，並可在多卡配置下透過154GB/s雙向連結互連。
標準OAM封裝可安裝至UBB2.0底板，8卡系統可搭配最新第5代EPYC 處理器與400GbE 網路接口，部署於資料中心機架。
相較於輝達的GB200 / B200 ，MI355X在FP6、FP64等指標上具備2 倍以上優勢，HBM容量領先1.6 倍。AMD表示，該系列將於2025年第3季由合作夥伴供貨，並透露已著手研發下一代MI400 系列，計劃2026年推出。
